楼梯剖面详图的作用是什么？在回答这个问题之前，我们首先来看看，楼梯的剖面详图，都包含了哪些内容？
正因为这些内容，剖面详图不仅能帮助设计师理解楼梯的形状、结构以及使用的材料，确保楼梯设计的安全性，而且还能指导施工队伍在遵循标准的前提下，根据图纸准确地制造和安装。
那么，一张标准的楼梯剖面详图是如何绘制的呢？今天通过一个实例教程，详细展示楼梯剖面详图的绘制过程。

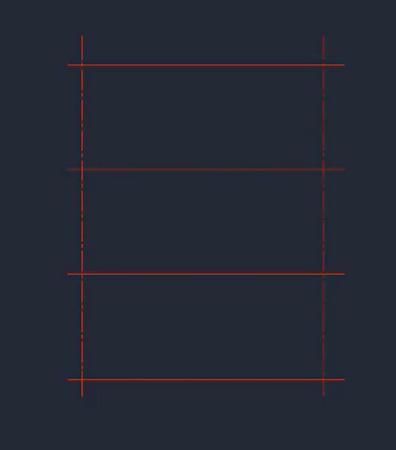

1、轴线和楼层线-c轴为基准绘制剖面图竖向的轴线，而横向的楼层线可以用直线绘制，并根据层数使用阵列命令完成。
另外，为方便后续修改和管理，大家最好把不同的对象放到不同的图层中，例如这里的轴线和楼层线可以放到中望CAD建筑版自带的DOTE层中。

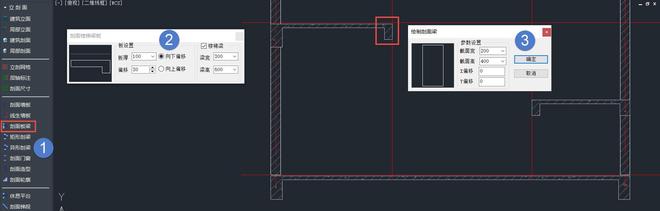

2、对于墙板与梁板，中望CAD建筑版有对应的命令绘制，只需要设置相应参数即可。
但在绘制梁的时候要注意，不同楼层的梁的大小或略有不同，需要根据实际情况修改参数。

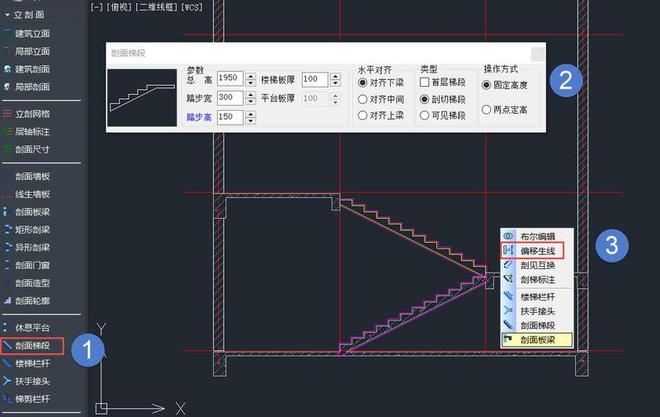

3、剖面梯段同样有对应的命令绘制，设置好参数后插入，接着鼠标右击，可以选择【偏移生线，添加一个楼梯的面层。

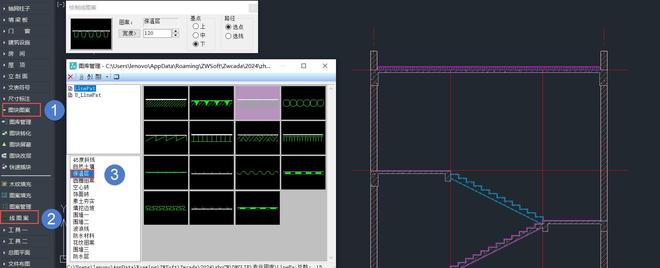

注意细节的调整，如给一层楼板和中间平台增加一个面层、修剪楼梯和面层多余的线、调整楼梯的图层和线型，区分前后关系等。
5、栏杆部分，使用【立剖面-楼梯栏杆】命令，设置高度并框选梯段，可自动生成栏杆。
接着用【扶手接头】命令，生成栏杆的接头，还可以用【梯剪栏杆】快速修剪被遮挡的栏杆。
